一.准备工作
1.超级终端的安装设置
windows vista/win7取消了winxp时代自带的超级终端软件，首先下载超级终端文件。
将上图文件夹的三个文件复制到c:windows/system32文件夹下
打开中文版unicode中的hypertrm.exe

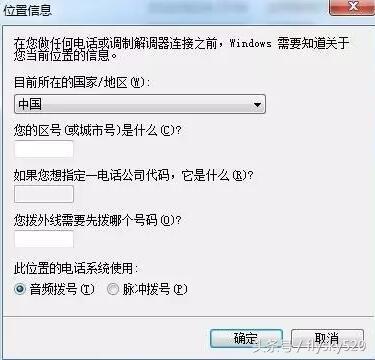

点击是
下一步
名称命名一下
选择com口

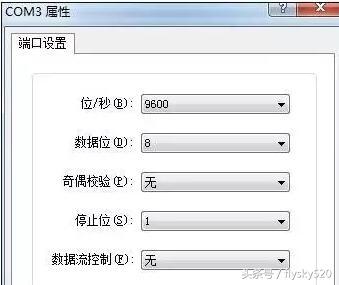

设置参数如上图

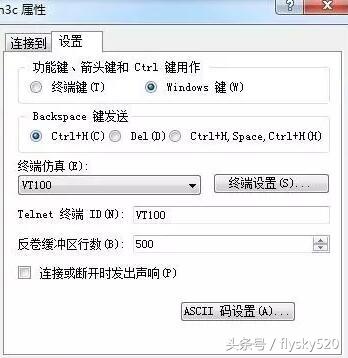

属性设置windows键，终端仿真选择vt100 ，确定。

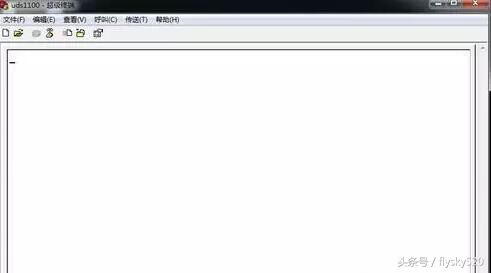

超级终端至此设置完成
2.线路连接

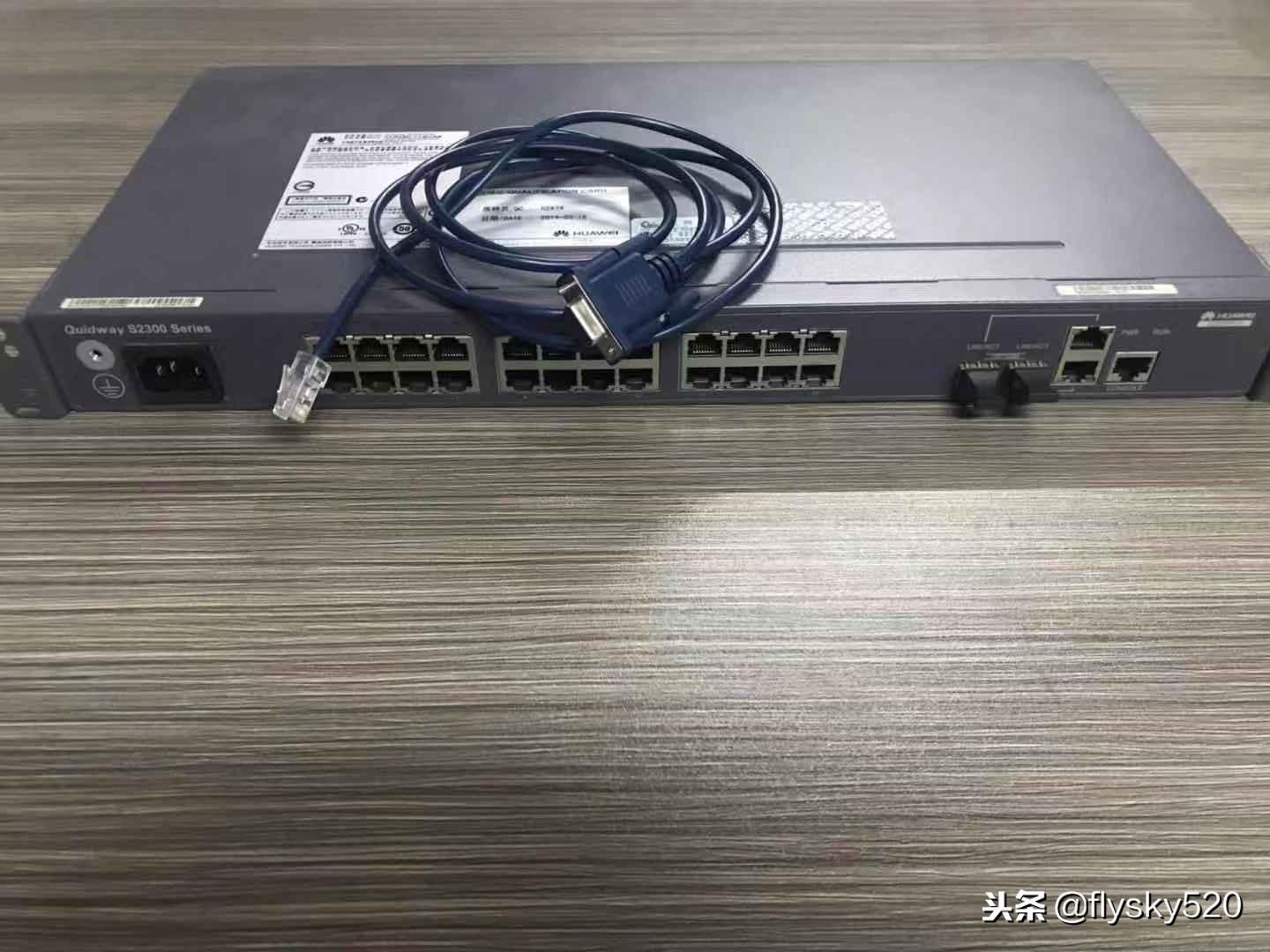

台式电脑连接交换机，使用交换机自带的网口转com口线即可。笔记本无com口的，需另外购买一条usb转com口线，安装驱动即可。
交换机上电开跑数据，结束按enter键，输入密码huawei@123
system-view进入系统视图

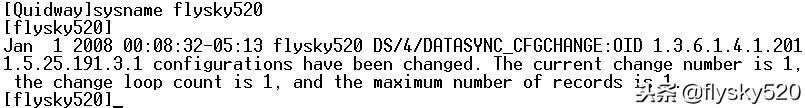

sysname flysky520,更改设备名称
配置管理vlan和地址

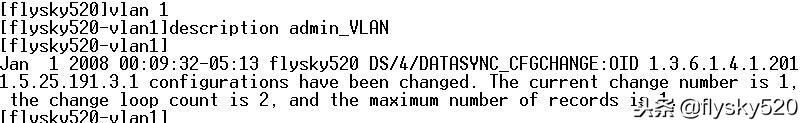

[flysky520]vlan 1进入vlan 1
[flysky520-vlan1]description admin_vlan设置vlan 1为管理vlan

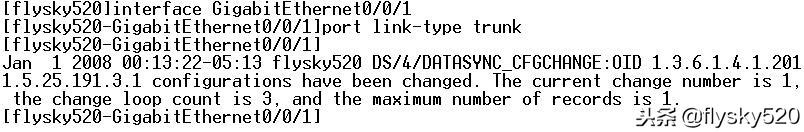

[flysky520]interface gigabitethernet 0/0/1进入端口25
[flysky520-gigabitethernet 0/0/1]port link-type trunk配置端口25为trunk口
[flysky520-gigabitethernet 0/0/1]port trunk allow-pass vlan all让所有的vlan都可以通过
[flysky520-gigabitethernet 0/0/1]quit
[flysky520]interface vlanif 1
[flysky520-vlanif1]ip address 192.168.1.1 255.255.255.0
[flysky520-vlanif1]quit
添加静态路由表
[flysky520]ip route 0.0.0.0 0.0.0.0 192.168.1.2默认路由到网关（下一跳到网关机器）
配置telnet服务

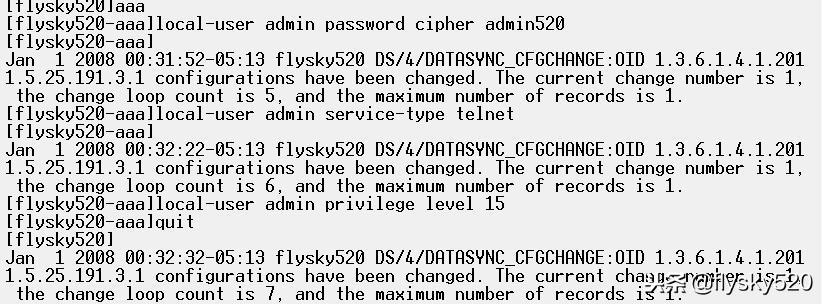

[flysky520]aaa
[flysky520-aaa]local-user admin password cipher admin520配置telnet登录用户名为admin，密码为admin520，密码方式为暗文密码（cipher）
[flysky520-aaa]local-user admin service-type telnet账号admin用于telnet登录
[flysky520-aaa]local-user admin privilege level 15账号级别为15
[flysky520-aaa]quit
[flysky520]telnet server enable打开telnet服务

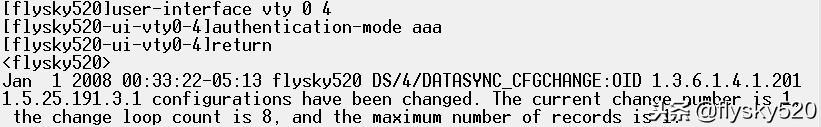

[flysky520]user-interface vty 0 4
[flysky520-ui-vty0-4]authentication-mode aaa
[flysky520-ui-vty0-4]return
[flysky520]display users all列出当前处于登录状态的用户
[flysky520]quit
配置vlan
配置vlan10和vlan20分别为1和2口对应网关为192.168.10.1和192.168.20.1
[flysky520]vlan 10
[flysky520-vlan 10]quit
[flysky520]interface ethernet 0/0/1
[flysky520-ethernet 0/0/1]port link-type access
[flysky520-ethernet 0/0/1]port default vlan 10
[flysky520]vlan 20
[flysky520-vlan 20]quit
[flysky520]interface ethernet 0/0/2
[flysky520-ethernet 0/0/2]port link-type access
[flysky520-ethernet 0/0/2]port default vlan 20
[flysky520-ethernet 0/0/1]quit
网关配置
[flysky520]interface vlanif 10
[flysky520-vlanif 10]ip address 192.168.10.1 255.255.255.0
[flysky520-vlanif 10]quit
[flysky520]interface vlanif 20
[flysky520-vlanif 20]ip address 192.168.20.1 255.255.255.0
[flysky520-vlanif 20]quit

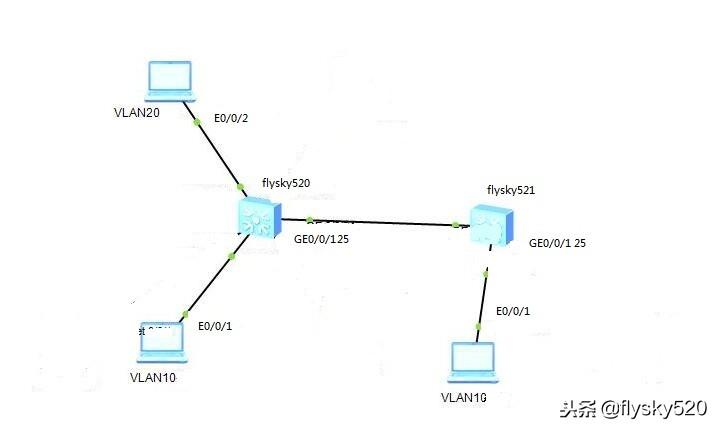

两个交换机同vlan如何互联
同样配置一台交换机flysky521
新增交换机也要将25号口配置成trunk模式，并配置与vlan10相连的1号口，具体配置如下：
[flysky521]vlan 10
[flysky521-vlan 10]quit
[flysky521]interface ethernet 0/0/1
[flysky521-ethernet 0/0/1]port link-type access
[flysky521-ethernet 0/0/1]port default vlan 10
[flysky521-ethernet 0/0/1]quit
flysky521的25口配置
[flysky521]interface gigabitethernet 0/0/1
[flysky521-gigabitethernet 0/0/1]port link-type trunk
[flysky521-gigabitethernet 0/0/1]port trunk allow-pass vlan all
[flysky521-gigabitethernet 0/0/1]quit
完成上述配置之后，两个交换机都是通过25口互联，第二个交换机flysky521的1端口电脑能够与flysky520的1端口的电脑通信，但是无法与vlan20的机器通信
不同交换机vlan之间的通信
由于flysky520、flysky521上没有路由信息，没有位于同一vlan下的机器无法相互访问。解决此问题思路如下：
a、在flysky520、flysky521创建一个专门用于路由的vlan 1；
b、在flysky520、flysky521上分别配置vlan ip为192.168.1.1/24、192.168.1.2/24;
c、分别在flysky520、flysky521上创建静态路由指向对方。
在flysky520上配置如下：
[flysky520]vlan 1
[flysky520-vlan 1]quit
[flysky520]interface vlanif 1
[flysky520-vlanif 1]ip address 192.168.1.1 255.255.255.0
[flysky520-vlanif 1]quit
[flysky520]ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
在flysky521上配置如下：
[flysky521]vlan 1
[flysky521-vlan 1]quit
[flysky521]interface vlanif 1
[flysky521-vlanif 1]ip address 192.168.1.2 255.255.255.0
[flysky521-vlanif 1]quit
[flysky521]ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
配置完毕后，flysky521即可访问flysky520 vlan20的机器了

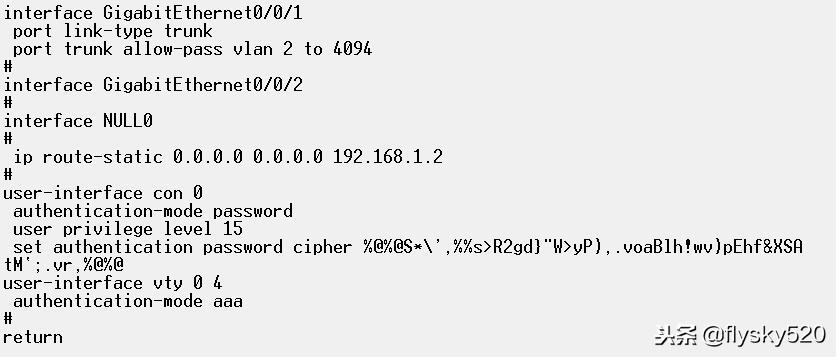

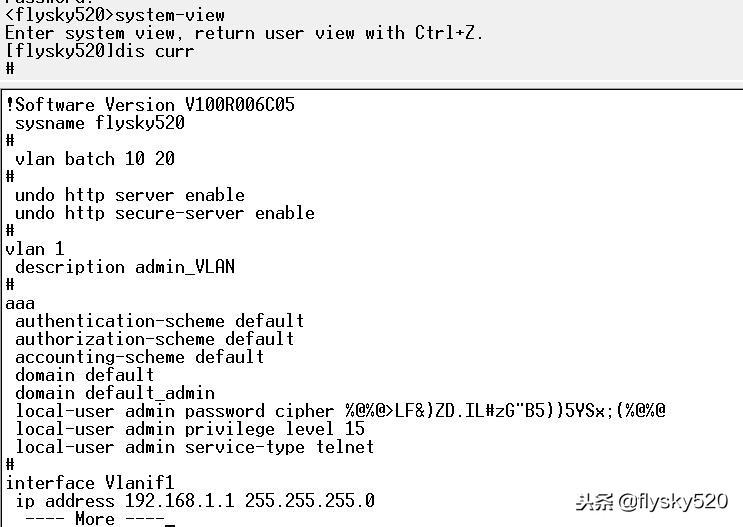

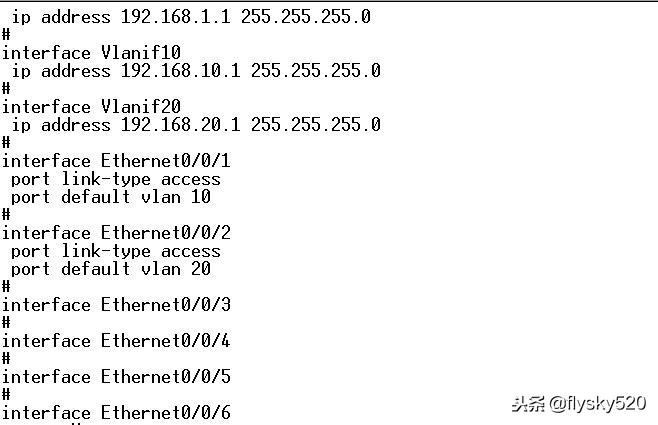

查看交换机配置dis curr

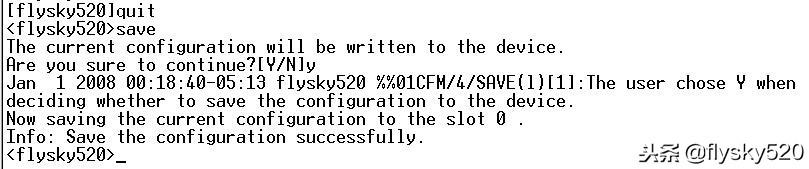

保存save，在第一个提示（是否保存），输入y，保存。
恢复默认值 reset saved-configuration
基本配置讲解完毕
